HL10K・HL15K・HL20K（中角M・広角W・広角グレアカットWGC モデル）
| 製品外観 (HL 10/15/20 K共通) |  | ||
|---|---|---|---|
| 型式 | HL10K | HL15K | HL20K |
| 仕様書・図面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
| 配光図 |  |  |  |
| 配光図ダウンロード |
中角タイプ:配光図 広角タイプ:配光図 広角グレアカットタイプ:配光図 |
中角タイプ:配光図 広角タイプ:配光図 広角グレアカットタイプ:配光図 |
中角タイプ:配光図 広角タイプ:配光図 広角グレアカットタイプ:配光図 |
| 水銀灯相当 | 水銀灯400W | 水銀灯600W | 水銀灯700W |
| 器具光束 | 11000lm | 15000lm | 21000lm |
| サイズ(灯具)(標準モデル) | 約 W150xH150xD150 (mm) | ||
| サイズ(灯具)(狭角モデル) | - | ||
| サイズ(電源) | 約 W298×H80×D80(mm) | ||
| 配光角 | 中角・広角・広角グレアカット | ||
| 色温度 | 5,000K / 4,000K（オプション） / 3,000K（オプション） | ||
| 演色性 | Ra70 / Ra80（オプション） | ||
| 器具寿命 | 100,000時間（環境温度25℃ 光束維持率70％） ※環境温度60℃までは保証しておりますが、環境温度25℃を超えた場合、器具寿命は温度が上がるごとに短くなります。 高温時は型式で灯具寿命が異なりますので、環境温度と型式をお問い合わせください。 | ||
| 電源寿命 | 100,000時間 | ||
| 定格電圧 | AC100～242V | ||
| 入力電圧保証範囲 | AC90V～265V | ||
| 消費電力(AC100V時) | 76W | 118W | 144W |
| 消費電力(AC200V時) | 73W | 114W | 140W |
| 消費電力(AC242V時) | 72W | 114W | 140W |
| 器具効率 | 125lm/w ～ 150lm/w | ||
| 使用環境温度 | -30℃～60℃ (オプション 80℃) | ||
| 器具重量 | 約 2.7kg※取付金具により重量が異なります。 | ||
| 電源重量 | 約 2.3kg | ||
| 防水・防塵 | IP67（IP68テスト済） ※調光オプション追加時は防水・防塵対応はできません。 | ||
| 耐塩害 | 重塩害地域対応 | ||
| 10段階調光 | オプション | ||
| 人感センサー調光 | オプション | ||
| 強化ガラス仕様 | オプション | ||
| オイルミスト対応 | オプション | ||
| ブラストショット対応 | オプション | ||
| 防塵傘 | オプション | ||
| 酸・アルカリ薬品対応 | オプション | ||
| 取付金具 | |||||
|---|---|---|---|---|---|
| 型式、配光角 | 本体耐震性能 | 吊り電源別置型 | 吊り電源一体型 | 投光器型 | 投光器 電源一体型 |
| （設置タイプ：S） | （設置タイプ：C） | （設置タイプ：P） | （設置タイプ：PD） | ||
| 型式：HL10K／HL15K／HL20K | 15G | 〇 | - | 非推奨 | 非推奨 |
| 電源別置タイプの取付金具 | |
|---|---|
| 吊り電源別置型(設置タイプ：S) | 投光器型(設置タイプ：P) |
 |  |
| 別置電源 | |
 |  |
| 電源組付けタイプの取付金具 | |
| 吊り電源一体型（設置タイプ：C） | 投光器 電源一体 （設置タイプ：PD） |
 |  |
HL30K（中角M・広角W・広角グレアカットWGC モデル）
| 製品外観 |  |
|---|---|
| 型式 | HL30K |
| 仕様書・図面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
| 配光図 |  |
| 配光図ダウンロード |
中角タイプ:配光図 広角タイプ:配光図 広角グレアカットタイプ:配光図 |
| 水銀灯相当 | 水銀灯1000W |
| 器具光束 | 31000lm |
| サイズ(灯具)(標準モデル) | 約 W195xH340xD150 (mm) |
| サイズ(灯具)(狭角モデル) | 約 W195xH340xD195 (mm) |
| サイズ(電源) | 約 W298×H80×D80(mm) |
| 配光角 | 中角・広角・広角グレアカット・狭角（約15°） |
| 色温度 | 5,000K / 4,000K（オプション） / 3,000K（オプション） |
| 演色性 | Ra70 / Ra80（オプション） |
| 器具寿命 | 100,000時間（環境温度25℃ 光束維持率70％） ※環境温度60℃までは保証しておりますが、環境温度25℃を超えた場合、器具寿命は温度が上がるごとに短くなります。 高温時は型式で灯具寿命が異なりますので、環境温度と型式をお問い合わせください。 |
| 電源寿命 | 100,000時間 |
| 定格電圧 | AC100～242V |
| 入力電圧保証範囲 | AC90V～265V |
| 消費電力(AC100V時) | 256W |
| 消費電力(AC200V時) | 248W |
| 消費電力(AC242V時) | 247W |
| 器具効率 | 125lm/w ～ 150lm/w |
| 使用環境温度 | -30℃～60℃ (オプション 80℃) |
| 器具重量 | 約 6.3kg※取付金具により重量が異なります。 |
| 電源重量 | 約 2.3kg |
| 防水・防塵 | IP67（IP68テスト済） ※調光オプション追加時は防水・防塵対応はできません。 |
| 耐塩害 | 重塩害地域対応 |
| 10段階調光 | オプション |
| 人感センサー調光 | オプション |
| 強化ガラス仕様 | オプション |
| オイルミスト対応 | オプション |
| ブラストショット対応 | オプション |
| 防塵傘 | オプション |
| 酸・アルカリ薬品対応 | オプション |

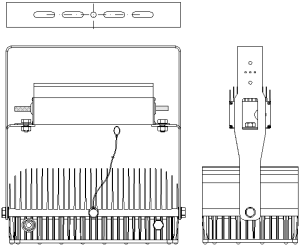

| 取付金具 | |||||
|---|---|---|---|---|---|
| 型式、配光角 | 本体耐震性能 | 吊り電源別置型 | 吊り電源一体型 | 投光器型 | 投光器 電源一体型 |
| （設置タイプ：S） | （設置タイプ：C） | （設置タイプ：P） | （設置タイプ：PD） | ||
| 型式：HL30K | 15G | 〇 | - | - | - |
| 電源別置タイプの取付金具 | |
|---|---|
| 吊り電源別置型(設置タイプ：S) | 投光器型(設置タイプ：P) |
 |  |
| 別置電源 | |
| |
| 電源組付けタイプの取付金具 | |
| 吊り電源一体型（設置タイプ：C） | 投光器 電源一体 （設置タイプ：PD） |
 |  |
ラインナップ
HL40K（中角M・広角W・広角グレアカットWGC モデル）
| 製品外観 |  |
|---|---|
| 型式 | HL40K |
| 仕様書・図面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
| 配光図 |  |
| 配光図ダウンロード |
中角タイプ:配光図 広角タイプ:配光図 広角グレアカットタイプ:配光図 |
| 水銀灯相当 | 水銀灯2000W |
| 器具光束 | 40000lm |
| サイズ(灯具)(標準モデル) | 約 W195xH340xD150 (mm) |
| サイズ(灯具)(狭角モデル) | 約 W195xH340xD195 (mm) |
| サイズ(電源) | 約 W298×H80×D80(mm) |
| 配光角 | 中角・広角・広角グレアカット・中狭角（約30°） |
| 色温度 | 5,000K / 4,000K（オプション） / 3,000K（オプション） |
| 演色性 | Ra70 / Ra80（オプション） |
| 器具寿命 | 100,000時間（環境温度25℃ 光束維持率70％） ※環境温度60℃までは保証しておりますが、環境温度25℃を超えた場合、器具寿命は温度が上がるごとに短くなります。 高温時は型式で灯具寿命が異なりますので、環境温度と型式をお問い合わせください。 |
| 電源寿命 | 100,000時間 |
| 定格電圧 | AC200～242V |
| 入力電圧保証範囲 | AC180～265V |
| 消費電力(AC100V時) | - |
| 消費電力(AC200V時) | 315W |
| 消費電力(AC242V時) | 315W |
| 器具効率 | 125lm/w ～ 150lm/w |
| 使用環境温度 | -30℃～60℃ (オプション 80℃) |
| 器具重量 | 約 6.3kg※取付金具により重量が異なります。 |
| 電源重量 | 約 2.3kg |
| 防水・防塵 | IP67（IP68テスト済） ※調光オプション追加時は防水・防塵対応はできません。 |
| 耐塩害 | 重塩害地域対応 |
| 10段階調光 | オプション |
| 人感センサー調光 | オプション |
| 強化ガラス仕様 | オプション |
| オイルミスト対応 | オプション |
| ブラストショット対応 | オプション |
| 防塵傘 | オプション |
| 酸・アルカリ薬品対応 | オプション |
| 取付金具 | |||||
|---|---|---|---|---|---|
| 型式、配光角 | 本体耐震性能 | 吊り電源別置型 | 吊り電源一体型 | 投光器型 | 投光器 電源一体型 |
| （設置タイプ：S） | （設置タイプ：C） | （設置タイプ：P） | （設置タイプ：PD） | ||
| 型式：HL40K | 15G | 〇 | - | - | - |
| 電源別置タイプの取付金具 | |
|---|---|
| 吊り電源別置型(設置タイプ：S) | 投光器型(設置タイプ：P) |
| |
| 別置電源 | |
| |
| 電源組付けタイプの取付金具 | |
| 吊り電源一体型（設置タイプ：C） | 投光器 電源一体 （設置タイプ：PD） |
| |
ラインナップ
HL30KN（狭角け モデル）
| 製品外観 |  |
|---|---|
| 型式 | HL30KN |
| 仕様書・図面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
| 配光図 |  |
| 配光図ダウンロード |
狭角タイプ:配光図 |
| 水銀灯相当 | 水銀灯1000W |
| 取付金具 | |||||
|---|---|---|---|---|---|
| 型式、配光角 | 本体耐震性能 | 吊り電源別置型 | 吊り電源一体型 | 投光器型 | 投光器 電源一体型 |
| （設置タイプ：S） | （設置タイプ：C） | （設置タイプ：P） | （設置タイプ：PD） | ||
| 型式：HL30KN | 4.5G | 〇 | - | - | - |
| 電源別置タイプの取付金具 | |
|---|---|
| 吊り電源別置型(設置タイプ：S) | 投光器型(設置タイプ：P) |
| |
| 別置電源 | |
| |
| 電源組付けタイプの取付金具 | |
| 吊り電源一体型（設置タイプ：C） | 投光器 電源一体 （設置タイプ：PD） |
 | |
ラインナップ
HL40KN（狭角け モデル）
| 製品外観 |  |
|---|---|
| 型式 | HL40KN |
| 仕様書・図面 |
吊り電源別置型（S）：仕様書 図 面 吊り電源一体型（C）：仕様書 図 面 投光器型（P）：仕様書 図 面 投光器型電源一体（PD）：仕様書 図 面 |
| 配光図 |  |
| 配光図ダウンロード |
中狭角タイプ:配光図 |
| 水銀灯相当 | 水銀灯1000W |
| 取付金具 | |||||
|---|---|---|---|---|---|
| 型式、配光角 | 本体耐震性能 | 吊り電源別置型 | 吊り電源一体型 | 投光器型 | 投光器 電源一体型 |
| （設置タイプ：S） | （設置タイプ：C） | （設置タイプ：P） | （設置タイプ：PD） | ||
| 型式：HL40KN | 4.5G | 〇 | - | - | - |
| 電源別置タイプの取付金具 | |
|---|---|
| 吊り電源別置型(設置タイプ：S) | 投光器型(設置タイプ：P) |
| |
| 別置電源 | |
| |
| 電源組付けタイプの取付金具 | |
| 吊り電源一体型（設置タイプ：C） | 投光器 電源一体 （設置タイプ：PD） |
| |
